    Hola a todos.
    Bueno, para ir alternando con el diorama del bosque ruso he empezado un nuevo proyecto de scratch con un año vista. El Maz 537-G tipo intermedio con el remolque a 1/16.
    Lo haría a 1/35 pero ya tenemos la maqueta de Trumpeter, por lo que no tendría gracia.
    Para empezar compré la susodicha maqueta, los dos libros de Tankograd y por Ebay el manual original de mantenimiento. Con todo esto ya se puede empezar a medir y a construir.
    He tenido que cambiar el chip respecto de la escala 1/35, ya que estamos acostumbrados a llegar aun determinado nivel de detalle. Si a 1/16 nos quedamos a ese nivel, al final la maqueta parecerá un juguete grande; por eso hay que corregir muchas de las cosas que en el kit a 1/35 vienen simplificadas. Ya os iré contando cosillas del kit que cuando ves las fotos del vehículo real no quedan demasiado bien.
    Analizado el vehículo tengo tres grandes dificultades, que si consigo sobrepasarlas lo tendré encarrilado:
    - La cabina: Difícil por sus formas redondeadas.
    - La viga principal: Difícil porque no puedo hacerla por piezas y pegarlas, ya que los radios de curvatura de las esquinas no se parecerían en nada a la realidad. Tengo que ir doblando las diferentes partes de la viga, y para eso (después de muchas pruebas) sólo me vale el PVC.
    - Las ruedas: Un reto, hacer ruedas de 10 cms de diámetro y que queden decentes a escala 1/16.

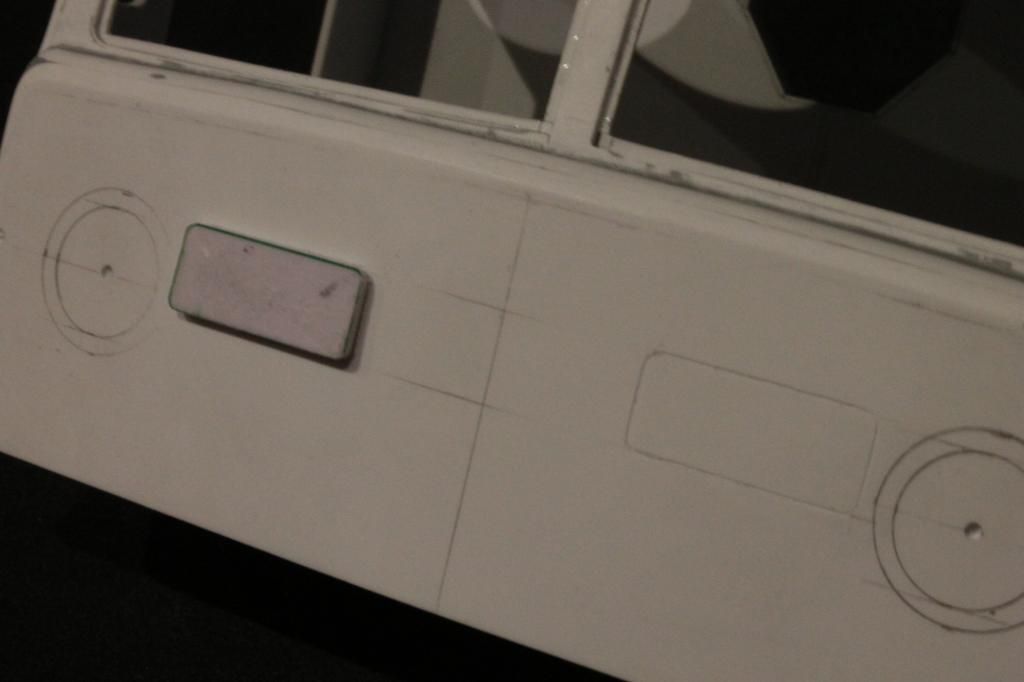

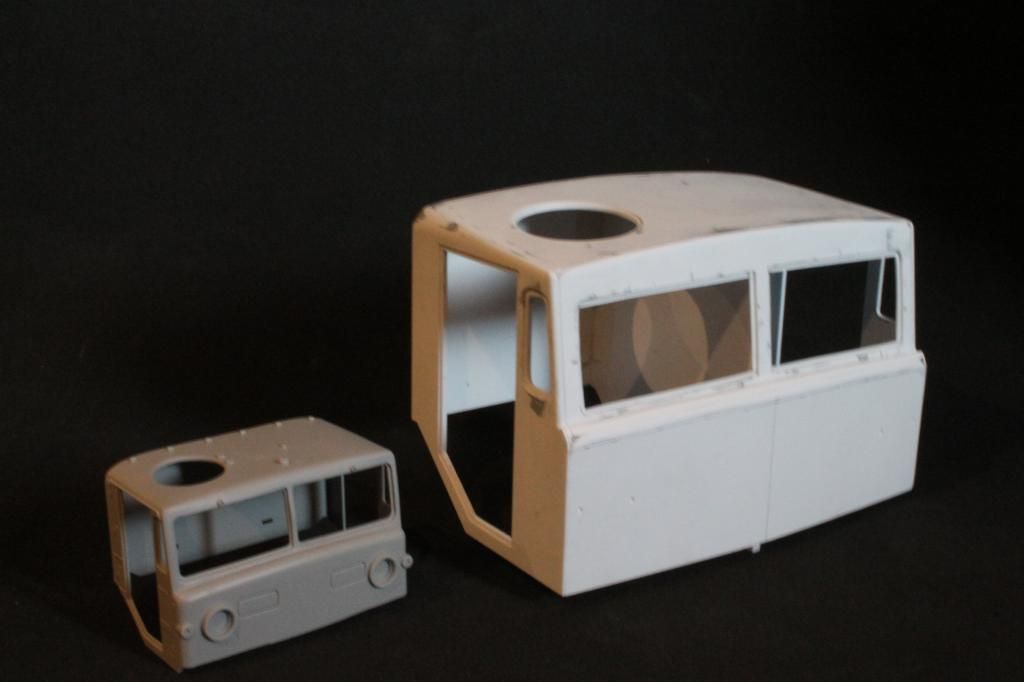

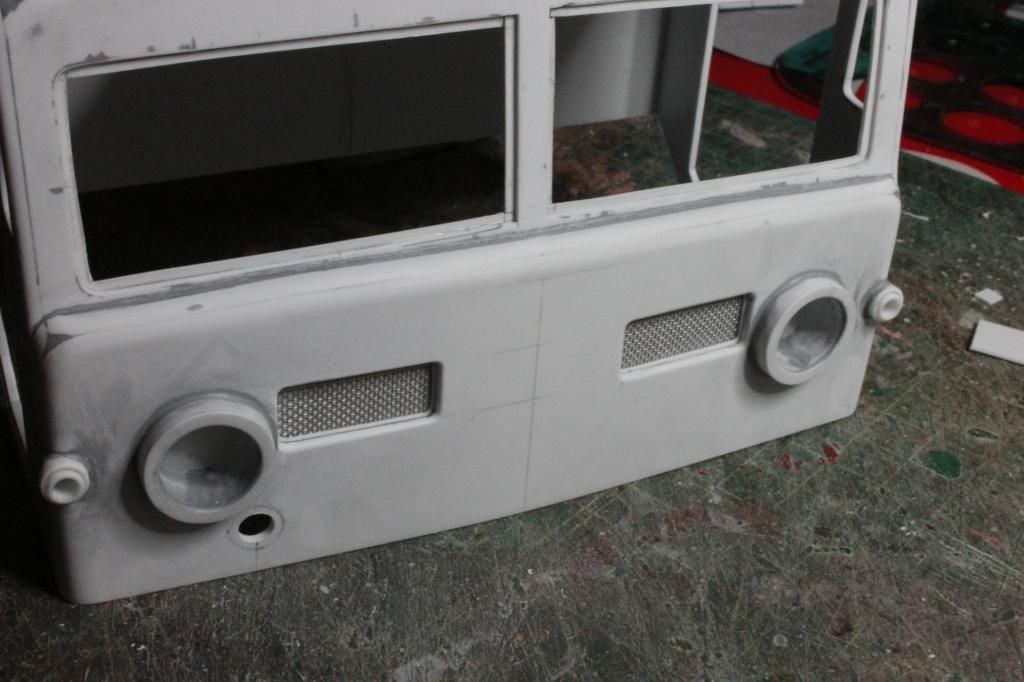

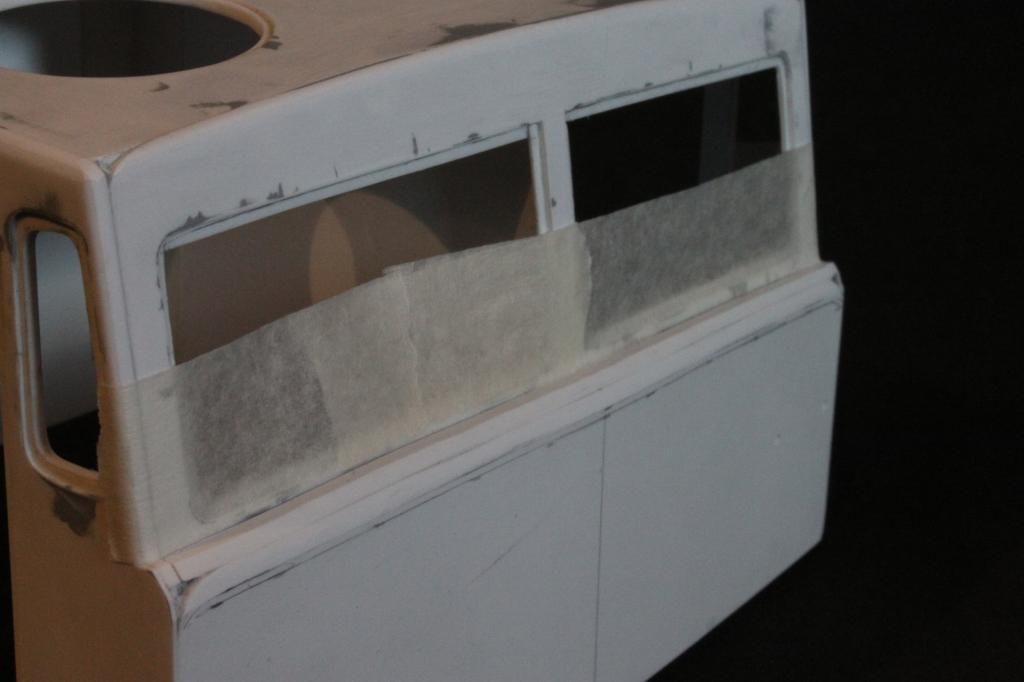

    Bueno, ahí van las primeras fotos del mes que llevo con el cacharro.
    Un saludo.

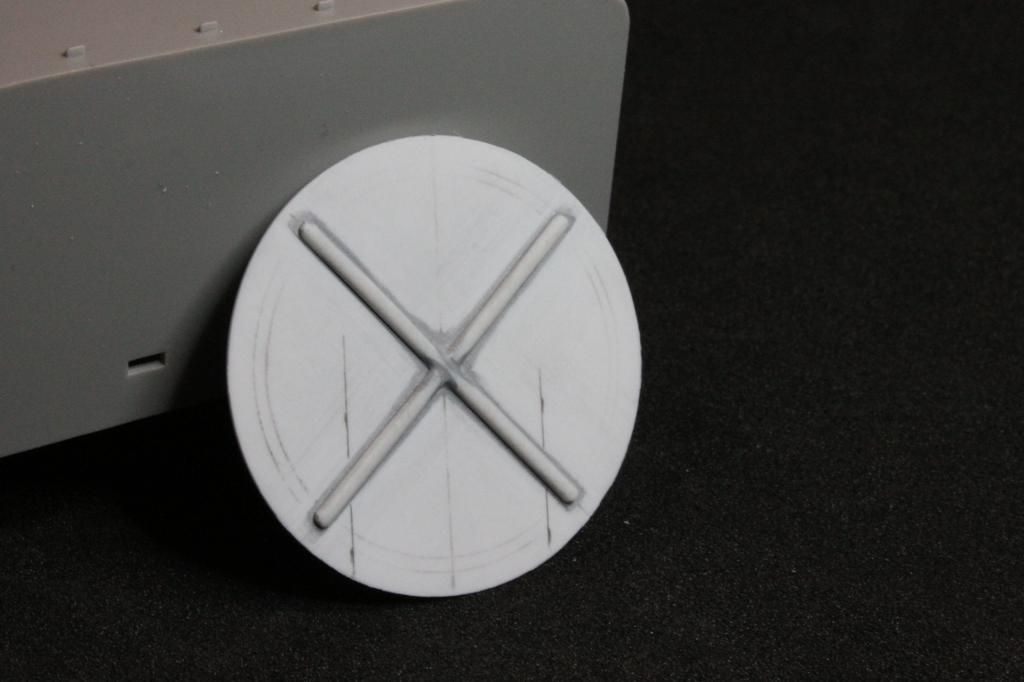

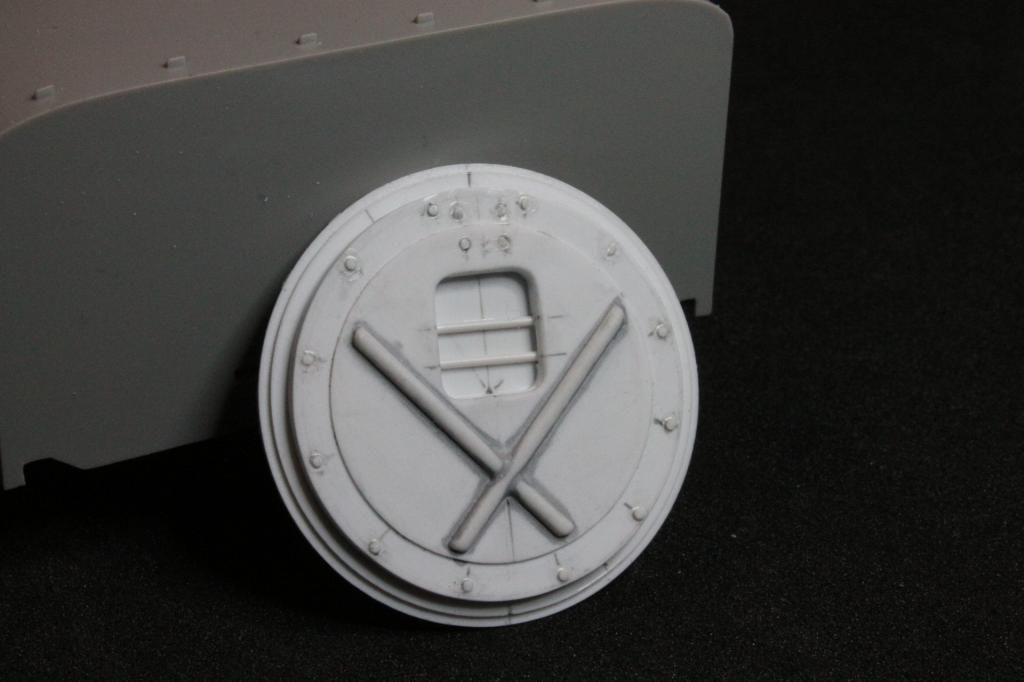

    Escotilla superior de la cabina.

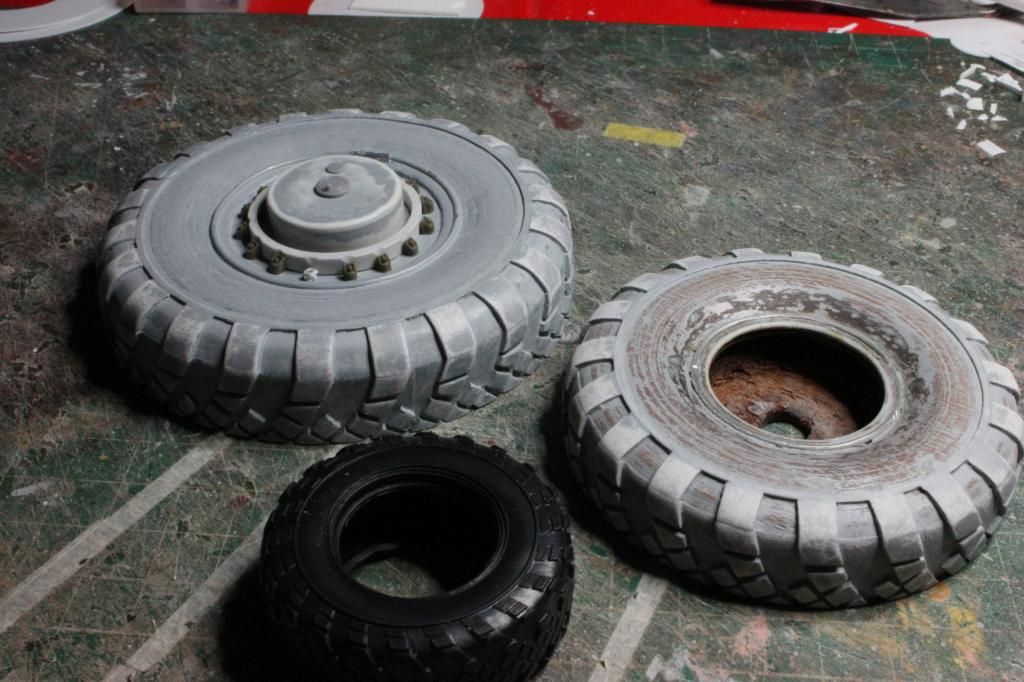

    Y una prueba para las ruedas que hice hace tiempo (esta tiene 9 cms de diámetro. Todavía es pequeña).

  • #2

    ¡Menudo berenjenal!
    Eso sí, viendo tu trabajo no dudo que va a ser de diez.
    Sigo atento.
    Un abrazo.
    Os creéis que es posible solo porque lo veis hecho.

    Comentario


    • #3
      Madre mís. Vas a tener que comprar laminas de ever tamaño A3. en paquetes de cien.
      Pillo asiento y un saco de palomitas
      Un saludo desde el Norte de África. http//escala135.blogspot.com.es

      Comentario


      • #4
        Hola a todos. Gracias por los ánimos.

        Ya tengo encarrilados los asientos. La base metálica es de fórex forrado de evergreen y lámina de estaño. Unos cierres por aquí, unois enganches por allí y ya está. La parte de la estructura de los respaldos que se ve está hecha con alambre de cobre y la base de los asientos es madera de balsa.
        Unas pruebas.

        Y los asientos antes de mandarlos al tapicero.

        Los cierres del baúl de los recuerdos..

        Algún detalle mas.

        Y llegados del tapicero. Tamiya FIMO SOFT en láminas muy finas sobre la balsa. Usando polvos de talco no se pega. Como no adhiere bien le he puesto ciano, pero no por todo. De esa forma luego le puedo hacer las arrugas moviéndola con alguna herramienta. Donde no tiene ciano debajo se mueve y te permite hacer la arruga.
        Metí la balsa forrada de masilla al horno a 100 grados duramnte media hora. Al final le di un buen calentón a 200 grados y casi sale ardiendo la madera.


        Solo dos se hincharon un poco. Se corta un poco con el cutter, se mete ciano y se presiona. Además, eso ayuda a que quede todavía más realista. En las fotos que he visto tienen bastantes arrugas.


        Y probado dentro de la cabina.

        Saludos.

        Comentario


        • #5
          Vaya maquetón, un excelente trabajo de auto-construcción, de donde sacáis el tiempo muchos animos, y saludos desde Cáceres.

          Comentario


          • #6
            Hola a todos. Gracias Francisco. En mi caso el tiempo de maquetear está robado de las horas de sueño. Hay si el dái tuviera más de 24 horas y no necesitaramos dormir.... je je.

            Bueno, algo de avance. La cabina del MAZ va revestida por el interior con una especie de tapicería. Lleva 7 piezas distribuidas por el techo y las paredes, colocadas en un orden establecido, ya que unas montan sobre otras. Para hacerlas he utilizado la misma masilla FIMO SOFT, y para darle la textura de la tapicería presioné sobre ella cuando estaba sin cocer con un tapete rojo de esos que se utilizan como fondo de expositores de medallas o cosas similares. Cada trozo de tapicería lleva un ribete cosido por su perímetro, que está hecho con cinta de Tamiya y cinta de carrocero. Para imitar las puntadas del cosido sólo he tenido que hacer unas hendiduras con el cutter sobre el ribete.
            Antes de hacer cada pieza hay que hacer una plantilla con papel para asegurarse de qu encaja bien.
            Plantillas y alguna pieza.

            Pieza trasera. Le tuve que hacer una "cama" de marquetería para que al meterla al horno conservase la forma requerida.

            Pieza superior colocada. Los enganches que lleva la tapicería a la cabina se hacen con varilla redonda de evergreen.

            Pieza trasera y superior. La pieza de estaño se tapará casi toda con los asientos. Sólo se verá un trozo de la parte superior.

            Otras partes. La base del compartimento del motor.

            El cuadro de instrumentos. Dibujado y escalado en autocad. La pieza superior es la plantilla de cartón para ver el encaje en la cabina. La de abajo ya es en plástico.

            La pieza de plástico ya sin el papel y con las zonas agujereadas terminadas.

            Hasta aquí llevo la cosa. Trabajo lento pero sin pausa.

            Un saludo.

            Comentario


            • #7
              I M P R E C I O N A N T E !!!

              Comentario


              • #8
                Hola a todos.

                Nuevos avances. Habitçaculo del motor.

                Y empiezo con las ruedas... Rodajas de PVC espumado.

                En la banda de rodadura le pongo una lamina de plasticard para homogeneizar.

                El dibujo de los tacos pegado a la rueda.

                Y los tacos... la grande lleva 250 tacos, la pequeña menos. Luego quedan los tacos de los laterales...


                Saludos.

                Comentario


                • #9

                  Paco
                  Teniente Dannnn, teniente Dannnnnnn...

                  Comentario


                  • #10

                    We are enchanted
                    We are immaculate
                    We are selected

                    Comentario


                    • #11
                      Pero en casa no te destierran con ese bichero?

                      A.L.U.C.I.N.A.N.T.E
                      Riccardo Facchini - a veces aquí, a veces allí, otras allá...

                      Comentario


                      • #12
                        Por el amor de dios , que locura...

                        Comentario


                        • #13
                          Dios mio y yo me agobio con los fotograbados de Aber, duro con el, en dos palabras, IM PRESIONAN TE, saludos y mucho animo.

                          Comentario


                          • #14
                            Enhorabuena Diego es Alucinante!!!!!!!! Que paciencia!!!!!!! y precisión!!!!!! Una pregunta:¿ Que tipo de herramienta de corte utilizas para conseguir esa precision en los cortes sobre el plasticard? Ami no me salen tan límpios..........
                            Impaciente por ver más ....Adelante!!!!!

                            Comentario


                            • #15
                              Hola Mario.

                              Para cortar plasticard una cuchilla bien afilada, cortar en varias pasadas sin apretar demasiado. Si el plasticard es grueso 8+ de 1 mm), marcarlo y luego doblarlo para que se parta.

                              Después de cortar eliminar la rebaba que se forma lijando.

                              Para hacer las esquinas redondeadas primero hago un taladro en cada esquina del diámetro que toque para que abarque toda la curva. Después uno estos taladros con cortes rectos.

                              Si algún corte del hueco de alguna ventana o similar te sale un poco regular no problem. Pegas una tira de plasticard del más fino que haya (de una anchura mayor al espesor de la lámina a la que le has hecho el agujero) por todo el contorno, de forma perpendicular al espesor. Luego quitas el sobrante por delante y por detras, lija y..... perfecto.

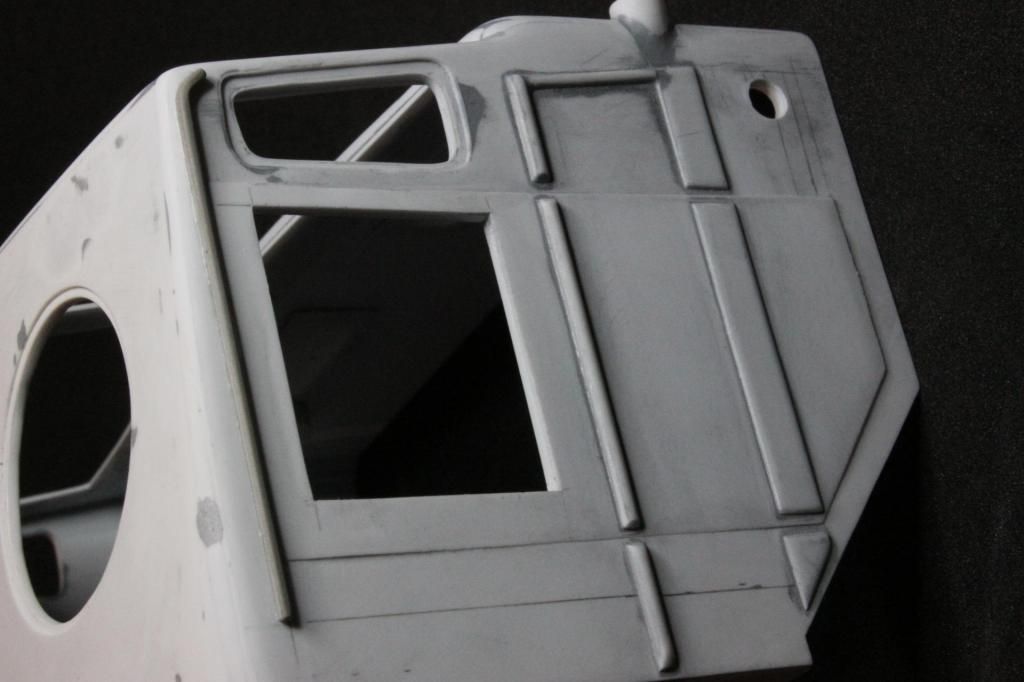

                              En esta foto puedes ver que la ventana pequeña tiene esa pieza colocada y terminada con masilla.

                              Las curvas son difíciles de cortar en plasticard de 1,5 mm de espesor.

                              Espero que te ayude.

                              Un saludo.
