  • REICHSBAHN Flachwagen

    Hola a todos:

    Siguiendo el trabajo de cuasi-scratch, he iniciado otro vagón de la Deutsche Reichsbahn. En este caso, se trata de un vagón complementario al otro que podeis ver en esta sección del Taller.

    Se trata de una plataforma ferroviaria de la Deutsche Reichsbahn dedicado al transporte de raíles, traviesas y otros elementos de los ferrocarriles alemanes.

    El planteamiento es sencillo. Sobre la base/plataforma de un vagón Flatbed de Dragon, ubicaré un sistema de grúa para la carga y descarga de raíles (usaré el sistema del Bergepanzer). Usaré esa grúa porque me parecía sencilla pero a la vez atractiva, ya que muestra operatividad de los trabajadores de este sector de una forma más manual, diferente a ese tipo de grúas de mayor tamaño y que iban demasiado mecanizadas. A esa sencillez, añadiré una pequeña caseta (muy típica de este tipo de vagones de la época) en uno de los extremos del vagón.

    El vagón irá cargado de raíles y alguna que otra traviesa.

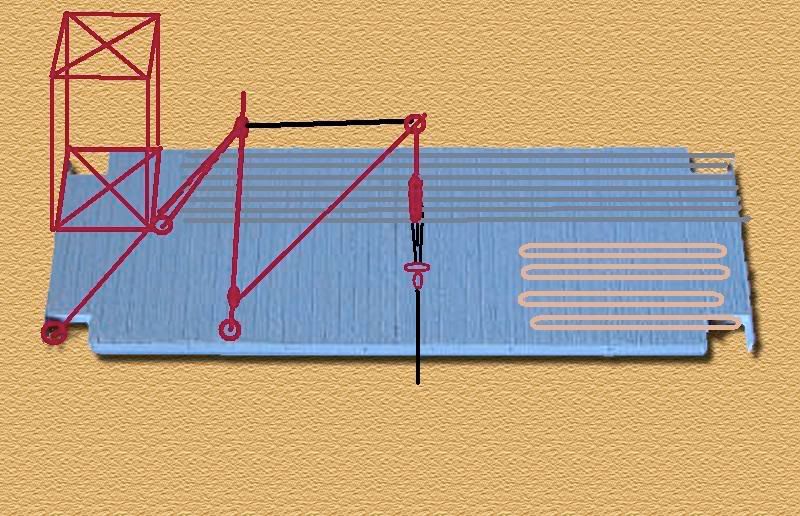

    Aquí os dejo un pequeño boceto...



    Los dos primeros pasos dados son los siguientes:

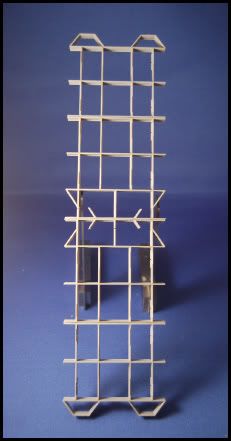

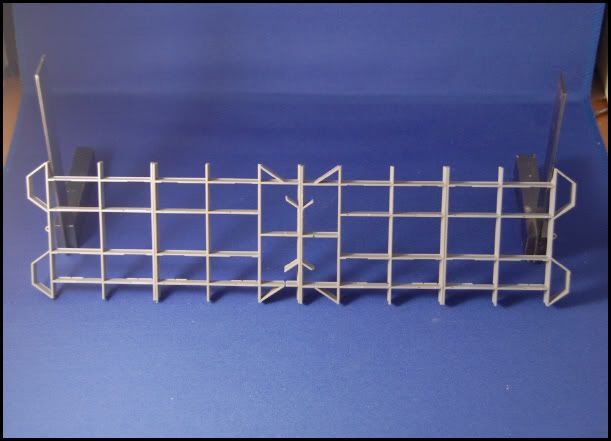

    1º. ESTRUCTURA DE CHASIS.

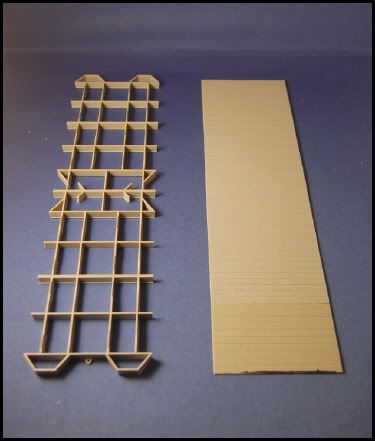

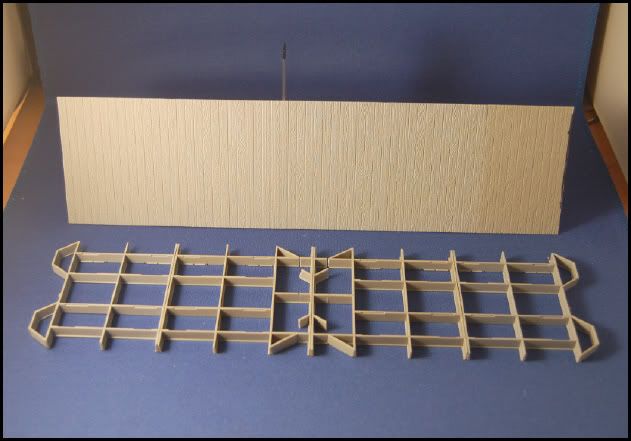

    2º. PLATAFORMA SOBRE LA QUE IRÁ TODO EL TRABAJO DE SCRATCH Y ADAPTACIÓN DE GRÚA Y CASETA.

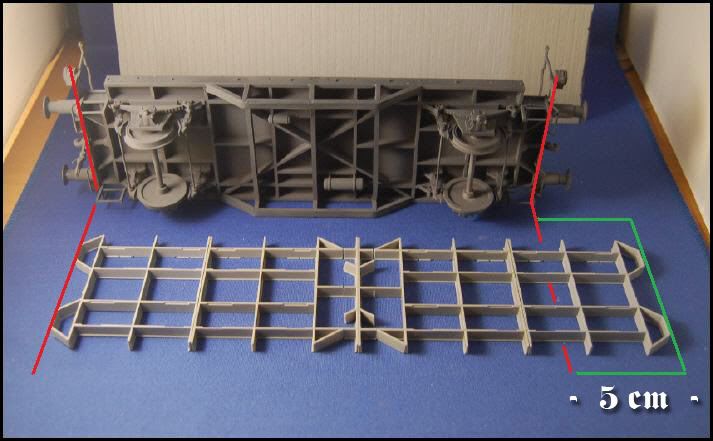

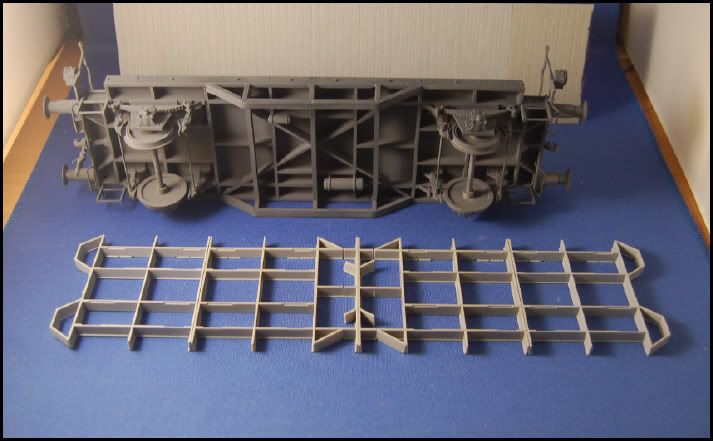

    3º. COMPARATIVA DE TAMAÑO DE PLATAFORMA Y DE DISTRIBUCIÓN DE CHASIS CON RESPECTO AL OTRO VAGÓN REALIZADO.





    En total, son 5 cm más de largo de plataforma. Y el chasis tiene una estructura para cuatro ejes, y no dos como había pensado al principio. Siendo el cuerpo más alargado y debido al peso de la carga que llevará el vagón, quería darle algo más de consistencia y robustez. En un principio, montaré sólo los dos ejes de los extremos. Si veo que no queda creible debido al largo del vagón, añadiré otros dos ejes más, siendo cuatro en total.

    La estructura del chasis la he realizado con dos kits de vagones de Dragon. Uno de los kits, lo tenía medio escondido y con algunas piezas menos. Pero las que estaban me han venido de coña para poder alargar ese chasis y poder hacer, si se da el caso, los dos juegos de ejes si decido finalmente hacerlo con cuatro y no con dos.

    Espero que os guste.

    Un fuerte abrazo.

    Yago.
    ~ "Cada cosa tiene su momento, su lugar y su por qué" (2010) ~

  • #2
    Respuesta: REICHSBAHN Flachwagen

    buenas

    Que bonito trabajo se presenta, yo por mi parte, animarte, felicitarte y de paso voy cojiendo sitio..

    saludos
    [url]http://www.facebook.com/xavipatri[/url]

    Comentario


    • #3
      Respuesta: REICHSBAHN Flachwagen

      Gracias Javier, la semana que viene intentaré postear algunas fotos más de este vagón.

      Un fuerte abrazo.

      Yago.
      ~ "Cada cosa tiene su momento, su lugar y su por qué" (2010) ~

      Comentario


      • #4
        Respuesta: REICHSBAHN Flachwagen

        Aquí os dejo lo realizado durante este fin de semana.

        Ahí van unas fotos:







        La verdad que el tema de las cadenas es algo lioso. Pero después de hacer varias pruebas lo he conseguido. He ido calculando la altura de la última polea para que tenga su función dentro del diorama...



        Dicha polea levantará un conjunto de traviesas de un camión que colocaré junto al vagón en la vía muerta del diorama (*).

        Lo siguiente será realizar la caseta que irá situado en uno de los extremos de la plataforma ferroviaria.

        Espero que os vaya gustando.

        Un fuerte abrazo.

        Yago.

        (*) Hoy lunes intentaré sacar alguna foto del conjunto para que podais ver más claro lo que quiero hacer.
        ~ "Cada cosa tiene su momento, su lugar y su por qué" (2010) ~

        Comentario


        • #5
          Respuesta: REICHSBAHN Flachwagen

          Me gusta como o estas dejando. De que maqueta ( marca ) es la grua y la polea por el detallado que tienen. De donde sacaste los planos para hacer el vagon. Saludos.

          Comentario


          • #6
            Respuesta: REICHSBAHN Flachwagen

            Hola Hugo.
            La grúa la he sacado del kit de Dragon del Bergepanzerwagen IV.
            El resto de material correspondiente a la estructura del chasis y de la plataforma, lo he sacado del kit, también de Dragon, German Railway Flatbed y de restos de otro kit que tenía en casa.
            La idea la he sacado de una marca de trenes eléctricos alemana a escala (Minitrix). Lo bueno de estos trenes, y sus catálogos, es que vienen estructurados por épocas. Y sólo he tenido que echar un vistazo al material ferroviario correspondiente a la Época de los años 30 y 40 de dicha marca y comenzar así a trabajar.
            La reproducción tendrá cosas de elaboración propia, ya que al ser un vagón de mantenimiento ferroviario puede presentar alteraciones debido a la funcionalidad de cada momento, dependiendo de las necesidades del personal de mantenimiento de la Deutsche Reichsbahn.

            Gracias por comentar este hilo Hugo.

            Un fuerte abrazo.

            Yago.
            ~ "Cada cosa tiene su momento, su lugar y su por qué" (2010) ~

            Comentario


            • #7
              Respuesta: REICHSBAHN Flachwagen

              ¡Ostras Yago! Te había perdido completamente la pista...

              Veo que sigues montando virtuosamente elementos para tu mega - super diorama.

              No pares de postear, eres toda una inspiración para aquellos amantes del modelismo militar - ferroviario.

              Comentario


              • #8
                Respuesta: REICHSBAHN Flachwagen

                Hola José Luis. Ahí sigo, haciendo cosillas para el diorama. Sin prisa pero sin pausa.

                Un fuerte abrazo.

                Yago.
                ~ "Cada cosa tiene su momento, su lugar y su por qué" (2010) ~

                Comentario


                • #9
                  Respuesta: REICHSBAHN Flachwagen

                  Hola a todos:

                  Entre el lunes y el martes, realicé el armazón de la caseta del vagón, con los huecos de las ventanas y las marcas de la puerta de acceso.









                  Aún me falta por rellenar las esquinas del armazón (líneas rojas); realizar los marcos de las ventanas (líneas verdes); bisagras de la puerta (bloques rojos); y el tirador de la puerta (rojo).



                  Y finalmente el tejado curvado (líneas grises)



                  Espero que os guste.

                  Un fuerte abrazo.

                  Yago.
                  ~ "Cada cosa tiene su momento, su lugar y su por qué" (2010) ~

                  Comentario


                  • #10
                    Respuesta: REICHSBAHN Flachwagen

                    no paras!!!!:eek:
                    http://rafitac.blogspot.com.es/p/jorge-jaldon.html

                    Comentario


                    • #11
                      Respuesta: REICHSBAHN Flachwagen

                      No paro, no. Y eso es buena señal. A ver si me mantengo...

                      Un abrazo.

                      Yago.
                      ~ "Cada cosa tiene su momento, su lugar y su por qué" (2010) ~

                      Comentario


                      • #12
                        Respuesta: REICHSBAHN Flachwagen

                        amigo yago, sigues en tu linea, me animas a seguir con una plataforma que empece para transportar una V2.
                        sigue asi, que te sigo de cerca, aunque me cueste encontrarte.
                        un saludo

                        Comentario


                        • #13
                          Respuesta: REICHSBAHN Flachwagen

                          Nuevos avances y nuevas fotos...




















                          Espero que os guste.

                          Un fuerte abrazo.

                          Yago.
                          ~ "Cada cosa tiene su momento, su lugar y su por qué" (2010) ~

                          Comentario


                          • #14
                            Respuesta: REICHSBAHN Flachwagen

                            Hola a todos:

                            Mientras voy preparando las piezas de la parte exterior de la plataforma, he realizado varias cosillas.







                            Con la ayuda de sobrantes, nuevamente, realicé ese cajón exterior hecho con plástico y con un fotograbado para hacer la tapa.
                            El contenido del cajón son planos del vagón con tablas de carga y datos técnicos, hechos con el Photoshop a gran resolución y con un tamaño total de 4cm de ancho x 3 cm de alto, recortándolo en dos para poder obtener esos dos planos enrollados.



                            Espero que os guste esta pequeña delicatessen.

                            Un fuerte abrazo.

                            Yago.
                            ~ "Cada cosa tiene su momento, su lugar y su por qué" (2010) ~

                            Comentario


                            • #15
                              Respuesta: REICHSBAHN Flachwagen

                              Lo estas dejando muy bueno al vagon. Una comsulta las planchas de plastico con que hisite la caseta donde las consigues. Sigo tus avances . Saludos.
