    11.- CUREÑÍNCC 60/45Esta pieza es la que da soporte a la boca de fuego. Está hecha con "ever":

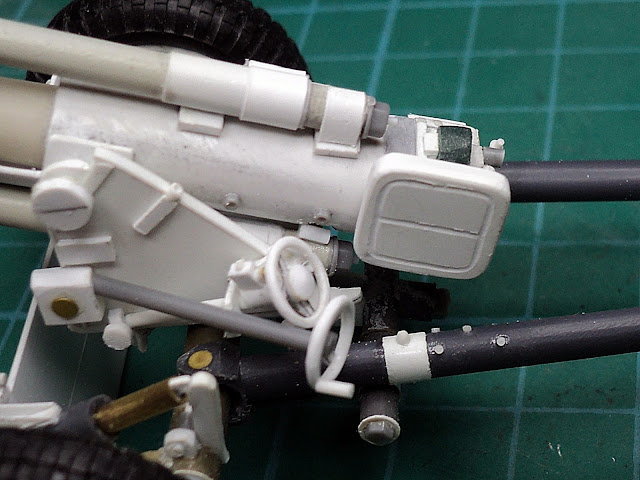

    Voy recreando los volantes de dirección y elevación con sus caja de engranajes, ejes y soportes:


    Sigo con los volantes de movimiento tanto en dirección como en elevación (la técnica aquí):
    Que coloco en su lugar dando por concluido el cureñín:
    CC 60/50Misma pieza con variación en las medidas:

    Igual que con el cc 60/45, voy recreando todos los elementos:
