    Hola a todos.


    Nuevo proyecto. Aunque en realidad no es nuevo. Voy a ingresar en 4º Escalón un modelo que hice (con poca habilidad y menos técnica) hace 25 años y que con las mudanzas estaba destrozado. Se trata del Obús ATP M-109 155/23.


    El culpable ha sido un amigo de Face, Guillermo (Itin ito ito), que me ha estado picando para que hiciera un M-109a1b con el sistema de flotación. Y lo ha conseguido. Lo que pasa es que el a1b lo hice no hace mucho y con mucho detalle. Creo que no procede ni añadirle más detalle, ni mucho menos repetirlo.


    Pero como en el ET también estuvo el M-109 155/23 y también llegó con sistema de flotación pues me he decidido. Quién dijo miedo?.


    Por un lado recupero para mi colección una pieza destrozada por el tiempo y por otro la mejoro con el detalle de los flotadores. Bueno a ver como queda...


    Primero un poco de ambientación.


    En 1.970 se reciben los obuses de 155/23 M-109 en el RACA 11 procedentes de Estados Unidos. Entre mediados de 1973 y principios de 1974 llegaron al GACA ATP XII. Este Grupo fue enviado al Sáhara a finales de 1974 y allí estuvo operando hasta diciembre de 1975 que fue replegado a la península.


    Con un peso cercano a las 24 Tm, puede vadear (sin el sistema de flotación) poco más de un metro. Puede franquear obstáculos de medio metro, pendientes de 60% y zanjas de casi dos metros.


    Monta el mismo grupo motor que el resto de ATP,s, un GMC 8V71T, diesel de 2 tiempos que desarrolla 405 cv y una transmisión Allison XTG-411-2A de 4 velocidades adelante y dos hacia atrás.


    El armamento principal es una boca de fuego M-126 de 155 mm y 23 calibres sobre un montaje M-127. El armamento secundario es una ametralladora pesada Browning 12,70 (cal .50) que sirve como defensa antiaérea y terrestre.


    Disponía de un sistema de flotación compuesto por un conjunto de bordas que se instalaban sobre el casco y 9 flotadores que le permitían su uso anfibio. Este sistema es el objeto de este proyecto.


    La maqueta:


    Es una referencia antigua de Italeri que, como ya he dicho, voy a restaurar/reparar detallándola con el sistema de flotación de recreación propia.


    Lo primero ha sido comprobar el estado y las faltas que tiene. Ver las opciones sobre las piezas rotas y programar un proceso ordenado.

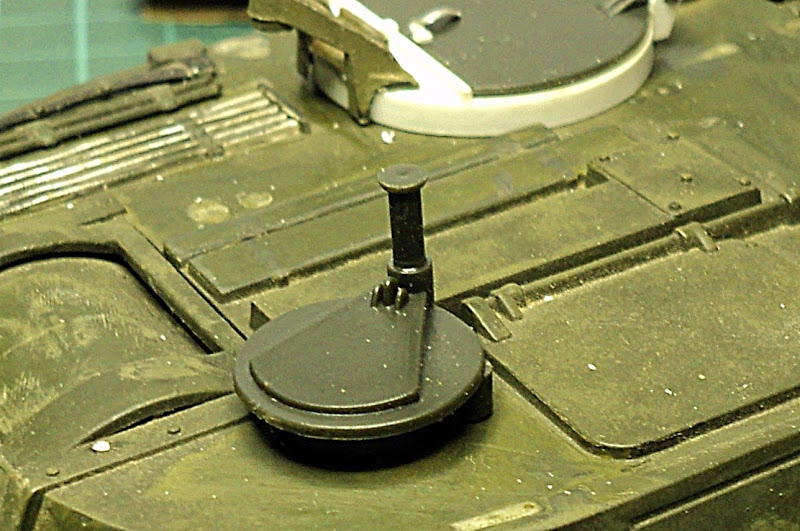

    Lo siguiente ha sido colocarle las válvulas del evacuador de gases. He utlizado remaches y tuercas de fg de Mig:




    Sigo con la escotilla del goniómetro que en este caso sustituyo la cúpula panorámica por la tapa:




    Sigo con los gatos de unión de las cadenas y su soporte. Le rehago las garras con ever y el soporte con lámina de estaño. Al pico y al zapapipco les hago los ojales y el soporte con lámina de estaño:




    Coloco el mazo y le hago el soporte con ever. Repaso los tramos del atacador y le coloco las correas hechas con estaño. Con hilo de estañó recreo los mangos de los picos. Aprovecho el hacha:

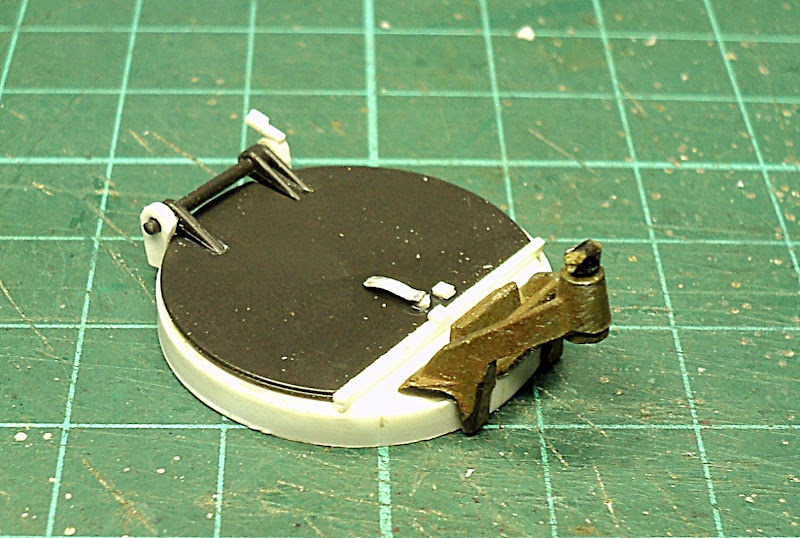

    La cúpula del Jefe de Pieza no es la apropiada así que la tengo que cambiar. En el cajón de sastre he encontrado la tapa de la escotilla y el gozne, el resto lo reconstruyo con ever. Aprovecho el soporte de la ametralladora:

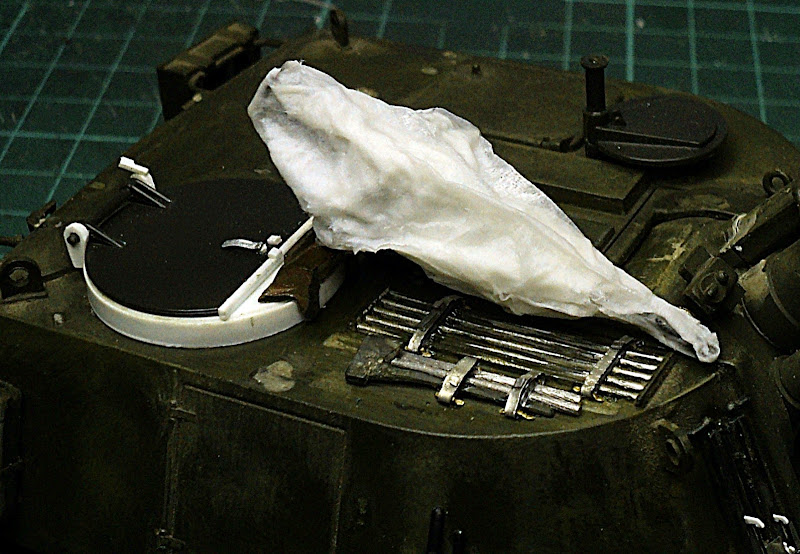

    Aprovecho también la propia ametralladora a la que le hago una funda de transporte hecha con papel y cola. También recreo las correas de los mangos y el hacha:




    También recreo el tapabocas que protege el freno de boca:


    Un saludo desde el Norte de África. http//escala135.blogspot.com.es

  • #2
    Otro interesante trabajo, duro con el José, saludos, desde Cáceres.
    Editado por última vez por Francisco ceballos antollin el cirujano; http://www.panzernet.com/foro4/member/1539-francisco-ceballos-antollin-el-cirujano en 30-09-2014, 23:36.

    Comentario


    • #3
      En cuanto lo acabes, te voy a pasar el mio, a ver si así me atrevo a sacarlo del cajón y ponerlo en una balda.

      Comentario


      • #4
        Menudo empujón para abrir boca. Me parece muy interesante. Estaré atento.

        Comentario


        • #5
          Madre mía, lo tuyo parece más una cadena de montaje......

          Ale ale.....á darle q pinta de lujo

          Comentario


          • #6
            Originalmente publicado por Francisco ceballos antollin el cirujano Ver Mensaje
            Otro interesante trabajo, duro con el José, saludos, desde Cáceres.
            Gracias. A ver como lo resuelvo

            Originalmente publicado por Jaime Olhagaray Ver Mensaje
            En cuanto lo acabes, te voy a pasar el mio, a ver si así me atrevo a sacarlo del cajón y ponerlo en una balda.
            Jajaja, sácalo pero no me lo pases a mi jajajaja

            Originalmente publicado por Vicente Perez Ver Mensaje
            Menudo empujón para abrir boca. Me parece muy interesante. Estaré atento.
            Muchas gracias.

            Originalmente publicado por Borja Alea Ver Mensaje
            Madre mía, lo tuyo parece más una cadena de montaje......

            Ale ale.....á darle q pinta de lujo
            Gracias. espero que quede decente
            Un saludo desde el Norte de África. http//escala135.blogspot.com.es

            Comentario


            • #7
              ahi lo llevas bien...
              por mi parte, mejoraria los tramos de baqueta del obus y usaria masilla para las lonas...

              abrazos

              Pd: cuando este disponible el M108 de italeri ya te pedire ayuda
              We are enchanted
              We are immaculate
              We are selected

              Comentario


              • #8
                Originalmente publicado por Luis Pitarch Carrión Ver Mensaje
                ahi lo llevas bien...
                por mi parte, mejoraria los tramos de baqueta del obus y usaria masilla para las lonas...

                abrazos

                Pd: cuando este disponible el M108 de italeri ya te pedire ayuda
                Gracias Luis. No es que te haga falta la ayuda, al revés pero sabes que para ti lo que necesites.

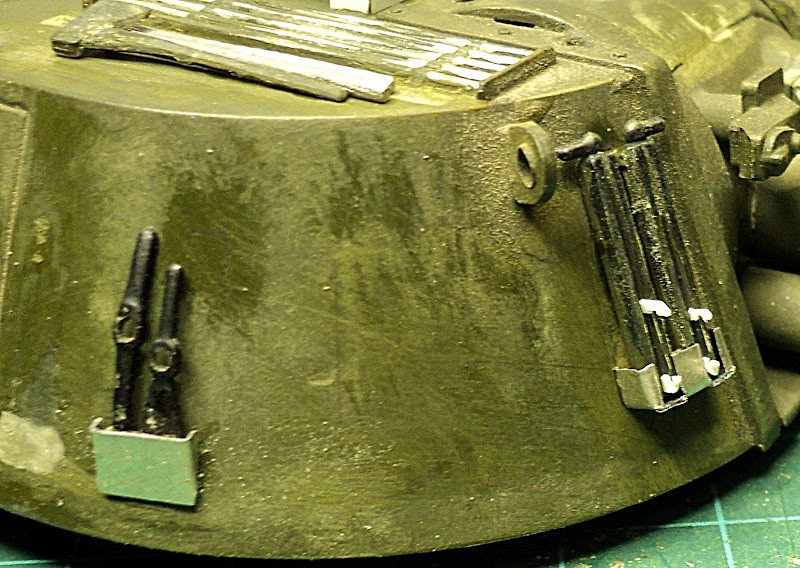

                Coloco las petacas en su lugar y recreo los pestillos de fijación de las ventanas laterales con ever y lámina de estaño:
